產品介紹
顎式破碎機是廣泛應于在礦山、建材、基建等行業的粗碎、中碎破碎設備。
工作時,電動機驅動三角帶將動力轉遞給皮帶輪、皮帶輪帶動偏心軸使動顎(動顎表面裝有顎板--這個顎板統稱為動顎板)上部圍繞偏心軸運動造成整個動顎做上下運動,當動動顎上升時肘板與動顎間夾角變大,從而推動動顎板向固定顎板接近,與其同時物料被壓碎或劈碎(剪切碎),達到破碎的目的;當動顎下行時,肘板與動顎夾角變小,動顎板在拉桿,彈簧的作用下,離開固定顎板,此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料,實現批量生產。

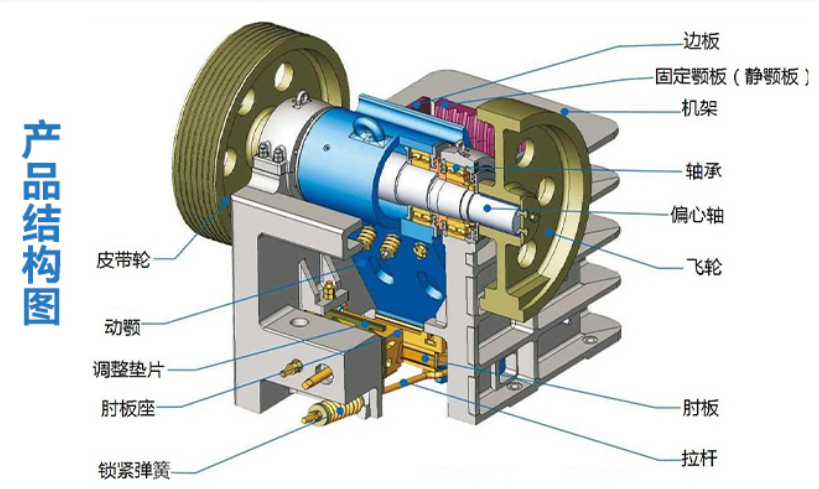

主要優勢及結構
1、結構參數合理性強,破碎效率高:
通過對設備結構、破碎腔型、動顎運動軌跡和轉速參數的優化,可獲得合理的慣性矩和更大的破碎沖程,使設備在同功耗下破碎效率更高;
2、運行穩定、使用壽命長:
對核心轉動部件的動顎體采用高質量鑄造、偏軸心采用大偏心距重型鍛造、飛輪采用高轉動慣量鑄造、軸承盒采用高強度整體鑄造,整體設備運行穩定、使用壽命長;
3、維護檢修便捷:
設備采用油脂集中潤滑,可以根據需要配置手動或自動油脂潤滑系統,降低維護保養難度,同時最大限度的保證顎式破碎機作業現場干凈整潔;雙楔塊調整排料口,比傳統墊板式排料口調整操作更簡單、高效。
規格與性能參數
型號 | 進料?尺寸 | 最大進料粒度 | 排料?尺寸 | 處理能力(t/h) | 功率 | 外形尺寸 |
PE-500×750 | 500×750 | 425 | 30-100 | 50-80 | 55 | 2030*1966*1920 |
PE-600×900 | 600×900 | 500 | 30-150 | 70-100 | 75 | 2216*2144*2370 |
PE-600×1200 | 600×1200 | 550 | 30-150 | 90-120 | 90 | 2240*1720*2400 |
PE-600×1500 | 600×1500 | 600 | 30-150 | 100-150 | 110 | 2240*2020*2540 |
PE-750×1060 | 750×1060 | 630 | 30-150 | 110-220 | 110 | 2520*2440*2872 |
PE-870×1060 | 870×1060 | 700 | 30-200 | 160-300 | 132 | 2680*2470*2845 |
PE-900×1200 | 900×1200 | 750 | 30-200 | 200-400 | 160 | 3095*2970*3360 |
